SRL散热器，空气热交换器

更新：2020-09-23 16:48:11点击：

产品品牌TONGJIANG
产品型号SRL

产品介绍

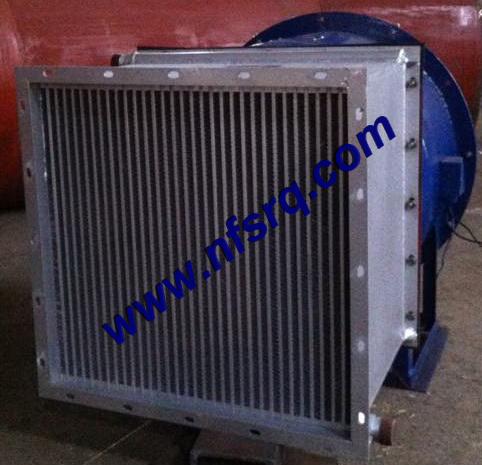

SRL型散热器

SRL型散热器是一种既适用于热水系统又适用于蒸汽系统加热空气用的空气加热设备。主要用于热风采暖、空气调节系统及干燥装置的空气加热，是热风装置中的主要设备，在工矿企业及大型建筑物的采暖通风系统得到广泛地应用。

SRL型散热器以蒸汽或过热水为热媒，蒸汽压力最高为1.0MPa，过热水温度为130℃。用于空气调节系统及干燥室内的空气加热。SRL型散热器共有37种规格，该散热器用钢管绕铝翅片管组成，铝片与钢管接触紧密，散热性能好、使用可靠。
　　SRL型散热器在顺气流方向分二排管与三排管排列，其型号列举如下:
　　SRL5×5/2—顺气流方向二排管交叉排列; SRL5×5/3—顺气流方向三排管交叉排列。

SRL型散热器传热系数、阻力如下表：

型号	热介质	传热系数K值千卡/米²时℃	阻力（毫米水柱）
SRLB×A/2	蒸汽（一个表压）	K=13.1(Vr)^0.40	H=0.174(Vr)^1.67
SRLB×A/2	过热水130℃(流速0.023-0.037m/s)	K=14.2(Vr)^0.24	H=0.153(Vr)^1.58
SRLB×A/3	蒸汽（一个表压）	K=13.0(Vr)^0.43	H=0.309(Vr)^1.62
SRLB×A/3	过热水130℃(流速0.015-0.038m/s)	K=12.5(Vr)^0.29	H=0.296(Vr)^1.58

安装、使用、维护

散热表面应保持清洁；连接管路之间应牢固，保证密封性能，各调节装置应灵活方便；不使用时，散热器内腔应灌满水，以减少腐蚀。

SRL型散热器基本参数

散热器型号	散热面积(M²)	通风净截面积(M²)	热介质通过截面(M²)	受热面积 (M²)	热介质	管束数	连接管	尺寸：mm									重量(Kg)
散热器型号	散热面积(M²)	通风净截面积(M²)	热介质通过截面(M²)	受热面积 (M²)	热介质	管束数	连接管	A	B	A₁	B₁	A₂	B₂	A₃	B₃	C	重量(Kg)
SRL-5×5/3	16.7	0.11	0.0070	0.88	蒸汽或热水	35	1¹/2"	500	400	545	500	575	540	605	570	200	51
SRL-5×5/2	11.0	0.11	0.0046	0.58		23			400		500		540		570	160	38
SRL-10×5/3	34.0	0.22	0.0070	1.76		35			900		1000		1040		1070	200	83
SRL-10×5/2	22.3	0.22	0.0046	1.16		23			900		1000		1040		1070	160	50
SRL-12×5/3	42.6	0.27	0.0082	2.20		35			1200		1250		1290		1320	200	99
SRL-12×5/2	28.0	0.27	0.0054	1.45		23			1200		1250		1290		1320	160	71
SRL-6×6/3	23.6	0.15	0.0082	1.24		41	1¹/2"	600	500	635	600	665	640	695	670	200	66
SRL-6×6/2	15.6	0.15	0.0054	0.82		27			500		600		640		670	160	43
SRL-10×6/3	39.8	0.26	0.0082	2.06		41			900		1000		1040		1070	200	95
SRL-10×6/2	26.2	0.26	0.0054	1.36		27			900		1000		1040		1070	160	49
SRL-12×6/3	49.9	0.32	0.0082	2.58		41			1200		1250		1290		1320	200	113
SRL-12×6/2	32.9	0.32	0.0054	1.70		27			1200		1250		1290		1320	160	81
SRL-15×6/3	60.0	0.39	0.0082	3.09		41			1400		1500		1540		1570	200	131
SRL-15×6/2	39.5	0.39	0.0054	2.04		27			1400		1500		1540		1570	160	94
SRL-24×6/3	95.8	0.60	0.0082	4.89		41			2300		2400		2440		2470	200	197
SRL-24×6/2	63.1	0.60	0.0054	3.23		27			2300		2400		2440		2470	160	138
SRL-7×7/3	31.0	0.21	0.0094	1.65		47	2"	700	600	725	700	755	740	785	770	200	83
SRL-7×7/2	20.9	0.21	0.0062	1.09		31			600		700		740		770	160	60
SRL-10×7/3	45.7	0.30	0.0094	2.36		47			900		1000		1040		1070	200	107
SRL-10×7/2	31.0	0.30	0.0062	1.56		31			900		1000		1040		1070	160	77
SRL-12×7/3	57.2	0.37	0.0094	2.96		47			1200		1250		1290		1320	200	127
SRL-12×7/2	37.8	0.37	0.0062	1.95		31			1200		1250		1290		1320	160	91
SRL-14×7/3	66.1	0.43	0.0094	3.41		47			1400		1450		1490		1250	200	144
SRL-14×7/2	43.6	0.43	0.0062	2.25		31			1400		1450		1490		1250	160	102
SRL-15×7/3	68.8	0.45	0.0094	3.54		47			1400		1500		1540		1570	200	148
SRL-15×7/2	45.4	0.45	0.0062	2.34		31			1400		1500		1540		1570	160	105
SRL-17×7/3	80.4	0.50	0.0094	4.13		47			1700		1750		1790		1820	200	169
SRL-17×7/2	53.1	0.50	0.0062	2.73		31			1700		1750		1790		1820	160	120
SRL-22×7/3	101.3	0.66	0.0094	5.21		47			2100		2200		2240		2270	200	196
SRL-22×7/2	66.8	0.66	0.0062	3.43		31			2100		2200		2240		2270	160	145
SRL-15×10/3	95.2	0.69	0.0130	4.91		65	2¹/2"	1000	1400	995	1500	1025	1540	1055	1570	200	215
SRL-15×10/2	63.0	0.69	0.0086	3.25		43			1400		1500		1540		1570	160	140
SRL-17×10/3	111.4	0.74	0.0130	5.72		65			1700		1750		1790		1320	200	226
SRL-17×10/2	73.6	0.74	0.0086	3.89		43			1700		1750		1790		1320	160	159
SRL-20×10/3	127.5	0.85	0.0130	6.54		65			1900		2000		2040		2070	200	252
SRL-20×10/2	84.2	0.85	0.0086	4.33		43			1900		2000		2040		2070	160	177
SRL-14×8/2	50.7	0.54	0.0070	2.55		35	2"	800	1400	815	1450	845	1490	875	1520	160	108
